一、系統簡介

CWBS-III一鍵順控閉鎖防誤操作系統，在傳統微機型防止電氣誤操作系統的基礎上，強化防誤操作系統與變電站監控系統之間的信息交互，確保順序控制操作的時效性能；一鍵順控五防主機與一鍵順控監控主機采用雙套防誤校驗原則，一套為監控主機內置的防誤邏輯校驗，另外一套為獨立智能防誤主機的防誤邏輯校驗，模擬預演和指令執行過程中雙套防誤邏輯校核并行進行，雙套系統均校驗通過才可繼續執行；若校核不一致終止操作，并提示詳細錯誤信息。智能變電站在實現一鍵順控操作時，依舊具有原五防操作各項功能，確保能夠完成除了一鍵順控操作的設備外其他需要五防閉鎖設備的正常操作。

二、系統結構

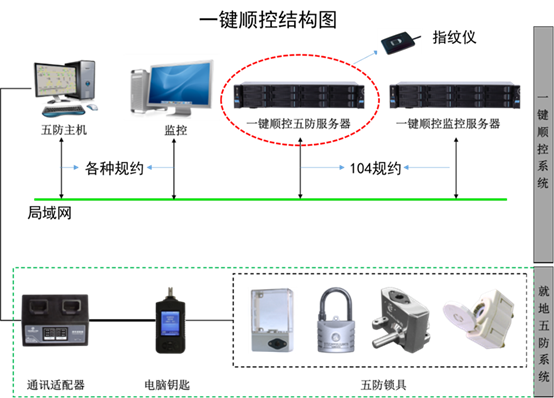

系統架構圖

三、系統組成

 一鍵順控防誤操作閉鎖系統使用LINUX操作系統，系統包括以下配置：一鍵順控防誤主機、防誤邏輯校驗?zāi)K、數據接口模塊。

一鍵順控防誤主機：一鍵順控防誤主機采用機架式或者塔式服務器。

技術參數如下：

• 處理器：雙英特爾? 至強? E5-2600V2  Xeon E5-2620 v2   2.1GHzl  智能加速主頻：2.6GHz

• 三級緩存：15MB

• 總線規格：QPI 7.2GT/s

• CPU核心：16核

• 擴展槽：6×PCI-E 3.0

• 內存：16GB DDR4，單條內存≥8GB，內存插槽≥2個

• 硬盤接口類型：SAS

• 硬盤容量：2塊600GB

• RAID模式：標配RAID 0/1/10

• 網絡控制器：3個以上100/1000M自適應端口

• 顯卡：不低于512M顯存獨立顯卡

• 標準接口：后置：2×USB 3.0接口、1×VGA接口，前置：1×USB 3.0接口、1×VGA接口內置：2×USB 3.0接口、1×內置串口

• 電源類型：冗余電源  2個  AC 110-240V

防誤邏輯校驗子模塊：一鍵順控操作防誤閉鎖系統可單獨作為防誤主機與一鍵順控監控主機使用，也可以與舊防誤主機進行交互，調用防誤主機現有的防誤規則、拓?fù)浞治?，進行順控指令的防誤邏輯校驗。智能防誤主機從監控主機獲取全站設備狀態，新增智能防誤主機和原獨立五防主機并存時，新增智能防誤主機從原獨立五防主機獲取地線、網門等虛遙信狀態。監控主機模擬預演時，智能防誤主機根據監控主機預演指令執行操作票全過程防誤校核，并將校核結果返回至監控主機；一鍵順控操作執行時，智能防誤主機對監控主機發送的每步控制指令進行單步防誤校核，并將校驗結果返回至監控主機。智能防誤主機具備面向全站設備的操作閉鎖功能，為一鍵順控操作提供模擬預演、防誤校核功能。
數據接口：用于實現變電監控系統與防誤操作系統之間，進行設備運行數據的交互，以及順控操作過程的通信。智能防誤主機與監控主機采用DL/T 634.5104通信協議進行信息交互。

四、系統功能

預制操作票庫：操作票庫采用“源端維護、數據共享”策略，部署在變電站監控主機。操作票庫根據變電站實際情況編制，并經過審批，現場調試驗收后才能使用，不能隨意修改，如需修改需經權限校驗。
模擬預演：模擬預演以生成任務成功為前提。模擬預演全過程包括檢查操作條件、預演前當前設備態核實、監控系統內置防誤閉鎖校驗、智能防誤主機防誤校核、單步模擬操作，全部環節成功后才可確認模擬預演完成。
生成任務：模擬預演成功后生成操作票。
指令執行：指令執行全過程包括啟動指令執行、檢查操作條件、執行前當前設備態核實、順控閉鎖信號判斷、全站事故總判斷、單步執行前條件判斷、單步監控系統內置防誤閉鎖校驗、單步智能防誤主機防誤校核、下發單步操作指令、單步確認條件判斷，全部環節成功后才可確認指令執行完畢。
操作記錄：一鍵順控操作防誤系統具備操作記錄功能，存儲在歷史庫中。記錄一鍵順控指令源、執行開始時間、結束時間、每步操作時間、操作用戶名、操作內容、異常告警、終止操作等信息，為分析故障以及處理提供依據。
