一、系統簡介

       VWEL-TI系列軌道交通（場段）安全聯鎖管控系統能夠兼容五防子系統、可視化接地管理子系統、智能門控子系統、無線網絡實時傳輸子系統、操作票\工作票管理子系統、LED顯示及警示裝置、視頻監護子系統、地線管理子系統、調度反饋?zhàn)酉到y(tǒng)、翻板監控子系統、車輛位置車號識別子系統等，系統采用技術成熟、功能完善、性能先進的工業級產品，具有完善的自檢性及良好的可維護性，能夠適應各種運行環境。
       系統充分利用計算機技術、通訊技術和微電子技術，基于無線網絡和有線網絡相結合的方式，通過遠程集中邏輯控制各個子系統，實現了隔離開關分合操作、接觸網驗電接地操作、平臺門開關操作之間的緊密聯鎖關系。 還可以對庫內作業股道自動防護和登頂作業人員的身份管理。
       系統具備作業過程中聲光警示、視頻監控記錄；實時顯示車輛停放位置、接觸網隔離開關的分?jǐn)酄顟B(tài)、接觸網自動驗電結果、接地狀態 、登頂作業通道的開閉狀態；統計車頂作業人數和各種故障信息提示等；
       系統方便調度管理人員隨時了解、管理和監控檢修作業過程，對檢修人員進入作業區域和作業時間進行記錄。能有效保障作業過程中人員和設備安全；規范作業流程；堵塞了安全漏洞；防止了由于工作失誤、聯系不周等因素造成人身傷亡事故的發生；確保登車頂作業人員的人身和設備安全；能為軌道交通安全運營保駕護航。

二、系統結構

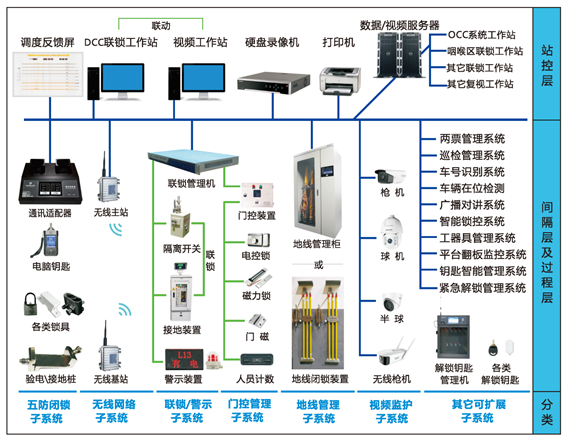

系統結構圖

三、系統意義：

防止誤分誤合斷路器、隔離開關
防止帶負荷拉合隔離開關
防止帶電掛地線或合接地刀閘
防止誤入帶電檢修平臺
防止帶地線或帶地刀合隔離開關
防止不驗電掛地線或合地刀
防止檢修漏拆/掛地線
隔離開關、地刀等狀態實時采集
檢修作業流程安全管控
檢修作業安全警示

四、主要設備：

系統服務器：承擔場段系統數據統一存儲管理、數據運算、數據查詢、數據維護、性能監測高級計算機；一般配置主備兩臺服務器；

視頻服務器: 對系統所有視音頻數據運算分析、數據存儲的服務器設備。

KVM切換器（選配）: 多計算機切換器，是一種計算機硬件設備，可以使用戶透過一組鍵盤、顯示屏和鼠標控制多臺計算機，對所有服務器集中管理維護的設備。

系統工作站：用于搭建系統軟件運行平臺，win7系統或win10系統，顯示器不小于21.5寸，主機可以選擇機架式工控機，具體參數可按用戶需求配置。

打印機：用于打印操作票和工作票及各類報表。

交換機、光模塊、光收發器：接入層交換機、匯聚層主交換機、核心交換機，主要用于有線網絡的數據交換。光模塊、光纖收發器主要用于對有線網絡信號傳輸中的光電轉換。

通訊柜：用于集中安裝硬盤錄相機、視頻和數據服務器、主交換機、通訊管理機（必要時配置）等通訊設備。

平臺控制柜：用于集中安裝專用電源、繼電器組、平臺聯鎖管理機、交換機等通訊設備。

網絡硬盤錄像機: 是一種對視音頻數據進行壓縮、存儲及處理的專用嵌入式設備。

筒型/球型攝像機：視頻監控的前端設備，主要用來獲取視頻信息。

監控大屏或視頻工作站：用于顯示現場視頻圖像。

門禁鎖：磁力鎖或電控鎖；

調度反饋屏：安裝于調度室用于反饋現場接觸網一次設備分合狀態，分掛屏和立屏兩種類型；

通訊適配器：主要實現與智能電腦鑰匙的有線通訊與充電功能。

手持終端：電腦鑰匙是本套系統的手持終端執行機構，負責五防鎖具的開啟和檢測識別。除常規功能外可無線遠程傳票、無線遠程清票、無線遠程回傳操作票功能。

無線主站和基站：負責設備區內無線網絡搭建；用于電腦鑰匙與系統工作站之間的無線通訊。

平臺聯鎖管理機：為系統的核心聯鎖管理設備，具有實時采集隔離開關、可視化接地裝置、翻板等設備狀態的功能，也可根據相關邏輯控制門控裝置的開閉條件、控制LED顯示屏狀態變化、控制安全警示燈開閉、控制刀閘分合閘回路的通斷功能。

解鎖鑰匙管理機：對萬能解鎖鑰匙進行存放和管理（記錄授權及取存信息，有多種授權方式）。

萬能鑰匙：用于系統故障情況下，對所有閉鎖元件可以打開的緊急解鎖鑰匙。

驗電樁/接地樁：驗電器接地導流線和接地棒接地銅導線分別接入回流軌的固定鎖緊閉鎖裝置。

門控裝置：由門禁控制器、專用電源、繼電器模塊、人員計數、通行指示燈等組成門控系統。

LED有無電顯示裝置：提醒顯示相關股道接觸網有電無電狀態。

安全警示設備：斷送電前聲光警示裝置，用于提醒用戶相關區域有斷送電操作或其他異常警示。

接地線智能存放管理柜：用于對接地棒驗電器等工器具存放和管理的智能存放柜。

地線閉鎖裝置：用于對接地棒現場閉鎖存放的裝置。

各類防誤鎖具套件：用于閉鎖隔離開關、平臺門、接地樁、驗電樁、網柜門的閉鎖元件。

可視化接地裝置：用于接觸網驗電接地的電動接地柜，屬于電力一次設備，具備遠程操作監視、遠程驗電、網上電壓實時顯示等功能。

五、系統功能

 安全聯鎖系統以圖形操作管理系統軟件為主控單元，以通訊適配器和無線網絡為媒介單元，聯鎖管理機為驅動單元，手持終端無線電腦鑰匙為終端執行單元，各類鎖具、門控裝置為閉鎖單元，并以視頻監護系統、各類警示設備為輔助監視手段，具備以下功能：
（1）完善的五防及安全聯鎖功能
（2）操作票、工作票管理功能
（3）視頻聯動監護功能（模擬聯動、操作聯動和警告聯動）
（4）視頻智能分析功能（選配）：視頻偵測分析平臺及車頂人員滯留情況及設備操作到位情況
（5）平臺門控管理及區域人員計數功能
（6）安全警示功能
（7）緊急解鎖及管理功能
（8）接地線智能管理功能
（9）可視化接地裝置遙控閉鎖和就地閉鎖功能
（10）無線網絡實時傳輸及管理功能
（11）各類日志、操作記錄報表管理功能
（12）平臺翻板監控及故障分析功能（選配）
（13）車號識別及車輛在位顯示功能（選配）
（14）巡檢管理功能（選配）
（15）廣播語音功能（選配）
（16）其他設備鎖控統一管理（選配）
（17）工器具管理系統（選配）

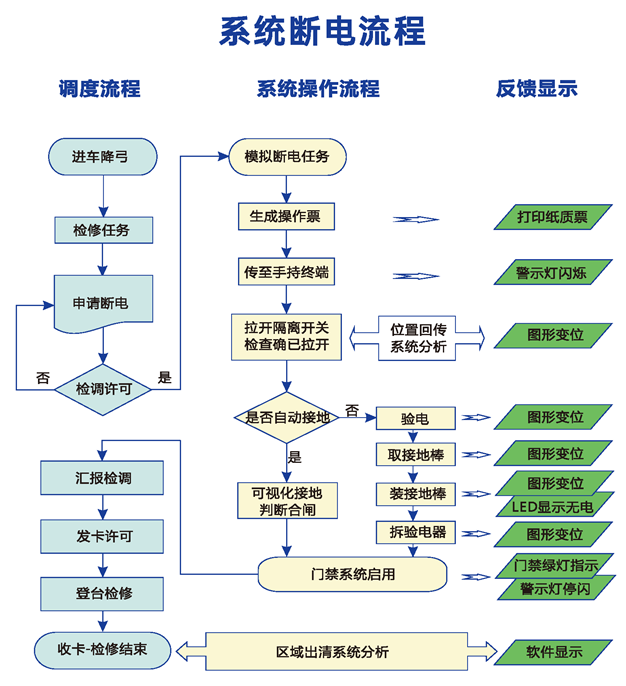

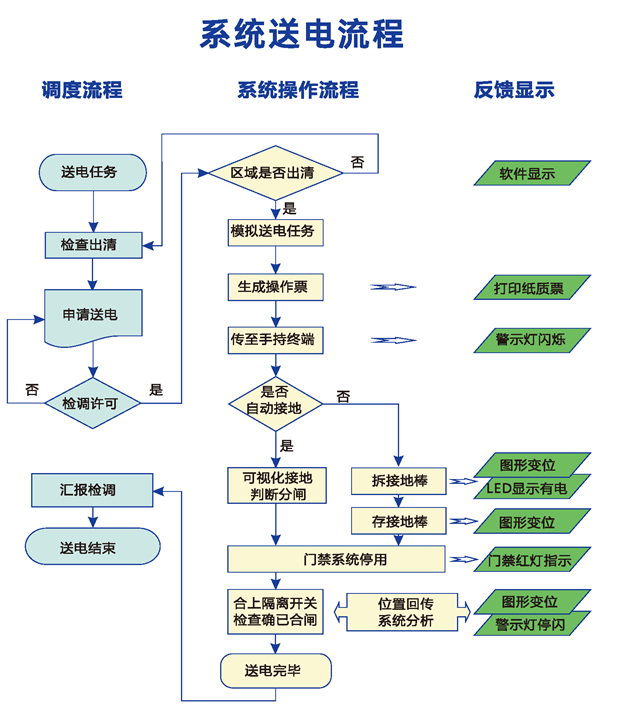

六、操作流程
