一、系統簡介

       VWEL-TI系列軌道交通全線供電作業安全生產管理系統以圖形操作管理系統軟件為主控單元，以通訊適配器和無線網絡為媒介單元，聯鎖管理機為驅動單元，手持終端無線電腦鑰匙為終端執行單元，各類鎖具、門控裝置、地線管理柜、鑰匙管理機為閉鎖管控單元，并以監控系統、各類警示設備為輔助監視手段，與車輛檢修、供電設備檢修措施配套，建立起一個涵蓋OCC控制中心、DCC控制室、車輛場段各個庫區、各類變電所、變電值班室、接觸網及供電工區等區域的程序化、網絡化、可視化、標準化的安全生產管理系統。系統具備車輛段作業安全管控、變電所作業安全管控、正線接觸網安全管控、作業流程安全管控功能，能為軌道交通檢修工作提供有力的安全保障。


二、系統模塊

三、系統結構

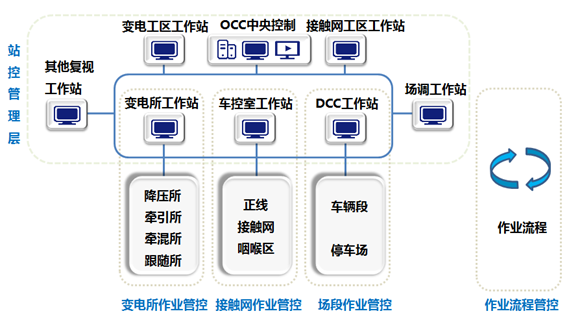

系統結構圖

四、主要設備：

系統服務器：承擔全線系統數據統一存儲管理、數據運算、數據查詢、數據維護、性能監測高級計算機；一般配置主備兩臺服務器；
視頻服務器: 對系統所有視音頻數據運算分析、數據存儲的服務器設備。
KVM切換器（選配）: 多計算機切換器，是一種計算機硬件設備，可以使用戶透過一組鍵盤、顯示屏和鼠標控制多臺計算機，對所有服務器集中管理維護的設備。
系統工作站：用于搭建系統軟件運行平臺，win7系統或win10系統，顯示器不小于21.5寸，主機可以選擇機架式工控機，具體參數可按用戶需求配置。
打印機：用于打印操作票和工作票及各類報表。
交換機、光模塊、光收發器：接入層交換機、匯聚層主交換機、核心交換機，主要用于有線網絡的數據交換。光模塊、光纖收發器主要用于對有線網絡信號傳輸中的光電轉換。
通訊柜：用于集中安裝硬盤錄相機、視頻和數據服務器、主交換機、通訊管理機（必要時配置）等通訊設備。
平臺控制柜：用于集中安裝專用電源、繼電器組、平臺聯鎖管理機、交換機等通訊設備。

網絡硬盤錄像機: 是一種對視音頻數據進行壓縮、存儲及處理的專用嵌入式設備。
筒型/球型攝像機：視頻監控的前端設備，主要用來獲取視頻信息。
監控大屏或視頻工作站：用于顯示現場視頻圖像。
門禁鎖：磁力鎖或電控鎖；
調度反饋屏：安裝于調度室用于反饋現場接觸網一次設備分合狀態，分掛屏和立屏兩種類型；
通訊適配器：主要實現與智能電腦鑰匙的有線通訊與充電功能。
手持終端：電腦鑰匙是本套系統的手持終端執行機構，負責五防鎖具的開啟和檢測識別。除常規功能外可無線遠程傳票、無線遠程清票、無線遠程回傳操作票功能。
無線主站和基站：負責設備區內無線網絡搭建；用于電腦鑰匙與系統工作站之間的無線通訊。
平臺聯鎖管理機：為系統的核心聯鎖管理設備，具有實時采集隔離開關、可視化接地裝置、翻板等設備狀態的功能，也可根據相關邏輯控制門控裝置的開閉條件、控制LED顯示屏狀態變化、控制安全警示燈開閉、控制刀閘分合閘回路的通斷功能。
巡檢儀：電力設備巡檢任務的執行檢測終端。
解鎖鑰匙管理機：對萬能解鎖鑰匙進行存放和管理（記錄授權及取存信息，有多種授權方式）。
萬能鑰匙：用于系統故障情況下，對所有閉鎖元件可以打開的緊急解鎖鑰匙。
驗電樁/接地樁：驗電器接地導流線和接地棒接地銅導線分別接入回流軌的固定鎖緊閉鎖裝置。
門控裝置：由門禁控制器、專用電源、繼電器模塊、人員計數、通行指示燈等組成門控系統。
LED有無電顯示裝置：提醒顯示相關股道接觸網有電無電狀態。
安全警示設備：斷送電前聲光警示裝置，用于提醒用戶相關區域有斷送電操作或其他異常警示。
接地線智能存放管理柜：用于對接地棒驗電器等工器具存放和管理的智能存放柜。
地線閉鎖裝置：用于對接地棒現場閉鎖存放的裝置。
各類防誤鎖具套件：用于閉鎖隔離開關、平臺門、接地樁、驗電樁、網柜門的閉鎖元件。
可視化接地裝置：用于接觸網驗電接地的電動接地柜，屬于電力一次設備，具備遠程操作監視、遠程驗電、網上電壓實時顯示等功能。

五、系統功能

全線安全監視功能：系統實現全線電氣設備狀態及現場視頻的監視功能，工作站上顯示各變電所、車輛場段、接觸網一次主接線圖，包括監控系統未采集的設備狀態顯示，如地線、網門等。
信息同步功能：OCC中央管理層系統與站級管理層系統信息與現場設備狀態保持一致；當主干網絡故障時，各子站系統具備獨立運行的能力，當網絡恢復時系統又可達到信息同步；
工作票、調令、操作票管理：實現工作票、調令、操作票開票過程的電子化，實現流程審批的網絡化，從技術上保障現場作業嚴格按兩票執行，并具備典型票、歷史票的存儲和調用審核的管理功能。
流程管理功能：1、系統具有多部門、多班組并行及設備交叉作業的安全聯鎖操作功能。2、整個作業流程閉環管控。3、作業流程的電子化開票和網絡化審批功能。4、整個作業流程具備防誤邏輯判斷功能。
防誤閉鎖功能：對一次設備進行強制閉鎖，具備防止電氣誤操作功能，可模擬預演和邏輯判斷生成正確的倒閘操作票功能。
遠程閉鎖功能：為保障檢修人員安全，OCC電調遠方遙控接地刀合閘后，系統自動閉鎖該設備遙控操作權限，待操作任務結束后，系統根據下一任務具體內容又可自動解鎖該設備遙控操作權限。
地線管理功能：地線強制閉鎖存放，直觀顯示地線存取狀態。掛接地線前強制驗電?？蓪?shí)掛接位置管理，地線掛接狀態獲取。有效防止地線錯掛、漏掛、錯拆、漏拆。
兩票管理功能：實現工作票、操作票開票過程的電子化，流程審批的網絡化，從技術上保障現場作業嚴格按兩票執行，并具備典型票、歷史票的存儲和調用管理功能。
智能門控功能：對檢修平臺、設備區域等入口設置門禁鎖，進行統一控制管理，通過安全聯鎖實現入口門禁的智能控制。
安全聯鎖功能：具備站間、間隔間、設備與設備間的聯鎖功能，還可實現站間、設備間及復雜操作等方式的聯鎖操作。
多級管理功能：正線接觸網在中央級（OCC控制中心）、站級、當?shù)厝?jí)接地操作控制功能。
視頻監控功能：系統實現全線電氣設備狀態監控及現場視頻的監視功能。
聲光警示功能：LED顯示屏、作業指示燈實時顯示設備區域帶電狀態，業務執行狀態，安全警示裝置以聲、光的形式進行警示。
緊急解鎖功能：系統在各個站點配備萬能解鎖鑰匙，當系統出現故障或異常不能操作時，可申請萬能解鎖鑰匙對所設備鎖具進行無條件解鎖操作；
解鎖鑰匙管理功能：對現場所有萬能解鎖鑰匙進行取存管理，具備刷卡、動態碼、密碼、網絡等多種授權方式，系統對相關人員信息、授權信息、取存信息進行全面記錄；
可視化接地管理功能：1、接觸網殘壓檢測顯示記錄功能。2、接觸網殘壓判斷合閘及殘壓泄放功能。3、驗電與接地操作閉鎖功能，接地裝置與隔離開關電氣互鎖功能。4、遠程遙控分合閘功能；就地電動分合閘功能；就地手動分合閘功能。5、操作過程視頻實時監控功能。
其他功能：變電站巡檢功能具備各類日志、操作記錄報表管理功能無線網絡實時傳輸及管理功能。

六、系統特點

• 集控管理
• 分散布置
• 冗余設計
• 防誤操作
• 強制閉鎖
• 強制驗電
• 安全聯鎖
• 可視化接地
